Домкрат тензорный, шпильконатяжитель

вернуться

Домкрат тензорный, шпильконатяжитель предназначен для закручивания и откручивания гаек с тарированным усилием в тяжело нагруженных резьбовых соединениях при выполнении монтажно-демонтажных и ремонтных работ во всех отраслях промышленности. Не вызывает скручивания длинных болтов|шпилек, обеспечивая отсутствие смещения фланцев, повреждения уплотнений.

Работа тензорного домкрата основана на предварительном растяжении шпильки|болта с усилием, равным требуемому усилию затяжки резьбового соединения и последующим закручиванием гайки без приложения усилия до упора в опорную поверхность. Гидравлический шпильконатяжитель состоит из домкрата и составного адаптера.

В состав адаптера входят:
- проставка;
- тянущий стакан;
- обойма;
- рукоятка.

Возможность заказа нескольких вариантов адаптера для одного гидравлического тензорного домкрата позволяет обслуживать максимальное число шпилек с применением минимального количества домкратов. Номинальное рабочее давление тензорных гидравлических домкратов 70 МПа | 700 бар или 150 МПа | 1500 бар, ход поршня до 15 мм. Снабжены индикатором хода поршня. Домкраты тензорные оснащены двумя портами с быстроразъемными соединениями, что позволяет создать систему домкратов, питающуюся от одной станции и выполнять синхронную затяжку крепежа.

Рекомендуемый насос для всей линейки шпильконатяжителей - НРГ15007 (с ручным приводом, давление 150 МПа, подача на 1/2 ступенях, 13/2,3 см³/цикл, бак 0.7 л). Для систем домкратов - НРГ15020 (давление 150 МПа, подача на 1/2 ступенях, 13/2,3 см³/цикл, бак 2 л), или гидравлическая насосная станция НЭР7/150-8/1,5А25Т2 (с электроприводом, ручное управление, двухступенчатая, разгрузочный кран, давление на 1/2 ступенях 7/150 МПа, подача на 1/2 ступенях 8/1,5 л/мин, бак 25 л, электропривод 380 В). Для ручных насосов манометр заказывать дополнительно. Для тензорных домкратов рекомандуем заказывать РВД с полумуфтами для давления 150 МПа (коды: РВД1500/150, РВД2000/150, РВД4000/150).

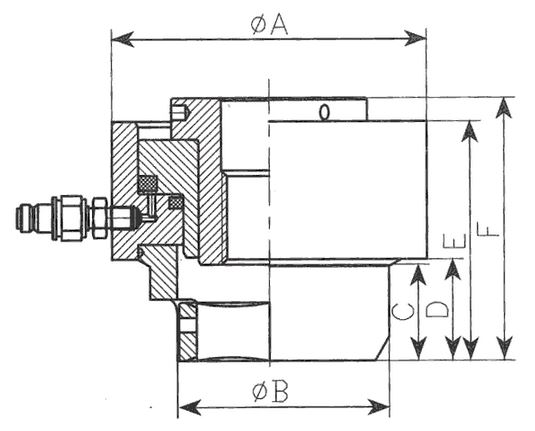

shemadomkrat

Таблица технических характеристик тензорных домкратов (шпильконатяжителей):

МодельАдаптерУсилие, тсДиаметр шпильки, ммВнешний диаметр, ммМин. шаг, ммС, ммА, ммВ, ммОбъём поршневой полости, см³Масса, кг
ДТГ38-20 А38М20 38.1 М20 84 47 26 92 156 34 1.3
ДТГ38-24 А38М24 38.1 М24 84 54 30 100 164 34 1.4
ДТГ45-27 А45М27 44.7 М27 98 58 29 104 172 40 4.5*
ДТГ45-30 А45М30 44.7 М30 98 64 32 105 177 40 1.9
ДТГ45-33 А45М33 44.7 М33 98 70 35 107 183 40 2.1
ДТГ45-36 А45М36 44.7 М36 98 73 36 109 189 40 2.3
ДТГ72-33 А72М33 71.8 М33 115 74 37 108 178 64 2.4
ДТГ72-36 А72М36 71.8 М36 115 77 38 110 183 64 2.9
ДТГ72-39 А72М39 71.8 М39 115 84 43 114 191 64 3.0
ДТГ81-36 А81М36 81.1 М36 128 80 39 110 183 72 3.4
ДТГ81-39 А81М39 81.1 М39 128 87 43 114 188 72 3.6
ДТГ81-42 А81М42 81.1 М42 128 92 46 116 193 72 3.9
ДТГ81-45 А81М45 81.1 М45 128 98 49 120 200 72  -
ДТГ106-42 А106М42 105.9 М42 145 95 47 118 195 94 5.2
ДТГ106-45 А106М45 105.9 М45 145 100 50 122 201 94 5.4
ДТГ106-48 А106М48 105.9 М48 145 106 53 125 207 94 5.6
ДТГ106-52 А106М52 105.9 М52 145 112 55 128 215 94 5.9
ДТГ152-48 А152М48 152.2 М48 165 107 54 125 205 135 7.1
ДТГ152-52 А152М52 152.2 М52 165 112 56 128 210 135 7.6
ДТГ152-56 А152М56 152.2 М56 165 113 60 132 219 135 7.8
ДТГ152-60 А152М60 152.2 М60 165 126 62 137 229 135  -
ДТГ178-56 А178М56 178.3 М56 180 119 58 135 221 165  -
ДТГ178-60 А178М60 178.3 М60 180 125 61 140 230 165  -
ДТГ178-64 А178М64 178.3 М64 180 133 66 143 237 165
ДТГ178-68 А178М68 178.3 М68 180 137 67 148 247 165  -
ДТГ178-72 А178М72 178.3 М72 180 143 69 151 255 165  -
ДТГ222-68 А222М68 222.4 М68 198 140 70 148 244 198 12.3
ДТГ222-72 А222М72 222.4 М72 198 141 72 151 251 198 12.5
ДТГ222-76 А222М76 222.4 М76 198 146 77 154 260 198  -
ДТГ278-72 А278М72 277.9 М72 215 144 72 153 254 218  -
ДТГ278-76 А278М76 277.9 М76 215 152 77 156 261 218
ДТГ278-80 А278М80 277.9 М80 215 160 85 161 272 218  -
ДТГ278-85 А278М85 277.9 М85 215 163 85 161 275 218
ДТГ342-80 А342М80 342.5 М80 244 162 87 165 271 305 40.3*
ДТГ342-85 А342М85 342.5 М85 244 170 89 170 280 305 24.5
ДТГ342-90 А342М90 342.5 М90 244 178 91 174 285 305 22.6
ДТГ342-95 А342М95 342.5 М95 244 178 95 180 296 305 22.8
ДТГ342-100 А342М100 342.5 М100 244 185 99 185 307 305 22.1
ДТГ423-100 А423М100 423.5 М100 280 186 100 188 303 377 31.4
ДТГ423-110 А423М110 423.5 М110 280 199 105 197 321 377 36.4
ДТГ423-120 А423М120 423.5 М120 280 218 118 209 344 377 41.4
ДТГ423-125 А423М125 423.5 М125 280 227 121 213 354 377 43.3
ДТГ534-125 А534М125 534.4 М125 325 225 123 215 362 476 89.6*
ДТГ534-130 А534М130 534.4 М130 325 232 126 218 370 476 63.1
ДТГ534-140 А534М140 534.4 М140 325 254 135 228 388 476 70.6
ДТГ534-150 А534М150 534.4 М150 325 265 141 232 404 476 73.3

* - указан вес домкрата вместе с адаптером определенного размера
